Otomatik Kepenk Limit (Durma) Ayarı Nasıl Yapılır? Neden Bozulur, Nasıl Düzeltilir

Otomatik Kepenk Limit (Durma) Ayarı Nedir?

Otomatik kepenk sistemlerinde “limit ayarı” ya da bilinen diğer adıyla “durma ayarı”, motorun dönme hareketini belirli bir tur sayısından sonra otomatik olarak kesmesini sağlayan mekanizmadır. Kepenk açılırken motorun kaç tur dönüp duracağını üst limit, kapanırken paletin zemine temas ettiği noktada elektriğin kesilmesini ise alt limit belirler. Bu mekanizma olmasaydı motor, kumandaya basıldığı sürece dönmeye devam eder, kepenk paletlerini kutunun içine sararak kırar ya da zemine aşırı yük bindirerek motor sargılarını yakardı.

Saha tecrübelerimizde dükkân ve ev sahiplerinin bu ayarı sıkça “otomatik kepenk zaman ayarı” ile karıştırdığını görüyoruz. Ancak zaman ayarı ile limit ayarı çalışma prensibi bakımından tamamen farklıdır. Zaman ayarı, alıcı kartın motora kaç saniye boyunca akım vereceğini belirler (modele göre değişiklik gösterebilir). Limit ayarı ise doğrudan motorun içine veya yanına entegre edilmiş mekanik mikro anahtarların (microswitch) fiziki olarak tetiklenmesidir. Motor doğru limite ulaştığında mekanik switch elektriği keser; karttan akım gelmeye devam etse dahi motor durur. Bu nedenle kepengin doğru noktada durmasını sağlayan asıl unsur zaman değil, doğru yapılmış limit ayarıdır.

Motor Tipine Göre Limit Ayarı Nasıl Yapılır?

Kepenk sistemlerinde kullanılan motorun mimarisi, durma ayarının yapılış biçimini doğrudan değiştirir. Piyasada ve sahada en sık karşılaşılan üç temel motor tipi için ayar mantığı şu şekildedir:

Tüp (Boru İçi) Motorlarda Limit Ayarı

Tüp motorlar, kepenk milinin (sekizgen borunun) içine monte edilen kompakt sistemlerdir. Bu motorların dışarıda kalan baş kısmında iki adet ayar vidası bulunur. Bu vidalardan biri yukarı açılma sınırını, diğeri ise aşağı kapanma sınırını kontrol eder. Vidaların yanında genellikle dönüş yönünü gösteren ok işaretleri ve artırma/azaltma yönlerini belirten “+” ve “-” sembolleri yer alır.

Vidanın hangi yöne çevrilince kepengin daha erken ya da daha geç duracağı markaya ve motorun hangi taraftan takıldığına göre değişir; bu yüzden yönü tahmin etmek yerine motor gövdesindeki ok işaretlerine bakılır ve ilk denemede çok küçük bir adımla sonuç gözlenir. Plastik vida yuvalarının yalama olmaması için aşırı zorlama yapılmamalıdır.

Yandan Motorlu ve Zincirli Kepenklerde Limit Ayarı

Ağır sanayi tipi veya geniş metrajlı dükkân kepenklerinde kullanılan yandan motorlarda durma mekanizması motor gövdesinin dışındaki dişli kutusunda yer alır. Bu sistemde vidalar yerine plastik “limit kamları” ve dişli miller kullanılır. Motor çalıştıkça bu dişliler döner ve belirli bir açıya geldiğinde küçük mekanik şalterlere basarak akımı keser.

Bu tip motorlarda ayar yapmak için genellikle motor kapak muhafazası sökülür. İlgili limit kamının sabitleme vidası gevşetilir, kam manuel olarak ileri veya geri kaydırılarak şaltere değeceği an ayarlanır. Örneğin, yüksek tork gücüne sahip redüktörlü kepenk motoru gibi ağır hizmet modellerinde mekanik kamların hassas sabitlenmesi, ağır kepenk perdesinin alt parçayı yere vurmadan durdurabilmesi için kritiktir.

Kartlı ve Elektronik Limitli Motorlar

Yeni nesil bazı akıllı motorlarda mekanik ayar vidası bulunmaz. Bu motorlarda limitler elektronik öğrenme modu ile belirlenir. Kumanda veya alıcı kart üzerindeki bir buton vasıtasıyla kepenk önce en üst noktaya, ardından en alt noktaya getirilir. Motor sürücü kartı, tur sayısını veya çekilen akım değerini hafızaya alarak sınırları otomatik çizebilir. Hangi yöntemin geçerli olduğunu öğrenmek için motor gövdesindeki etiketi incelemek veya üretici kılavuzuna bakmak gerekir. Doğru motor ve sürücü seçimi için otomatik kepenk motoru seçimi rehberi içeriğimizden faydalanabilirsiniz.

Limit Ayarının Bozulduğunu Gösteren Belirtiler

Sistemdeki limit ayarının kaydığını veya işlevini kaybettiğini anlamak için kepengin hareket anındaki davranışlarına bakmak yeterlidir. Sahada en sık karşılaştığımız üç ana belirti şunlardır:

• Kepenk yukarıda durmayıp kutuyu veya tavanı zorluyor: Motor üst limite geldiğinde durması gerekirken dönmeye devam eder. Paletler tanbura aşırı sarılır, çıtırtı sesleri gelir ve motor zorlanarak termik atar. Detaylı teşhis için kepenk yukarı çıkarken duruyor rehberi sayfamızı inceleyebilirsiniz.
• Kepenk aşağıda tam kapanmıyor ya da yere bastırıp geri kalkıyor: Alt limit erkene kaymışsa kepenk zeminle arasında boşluk bırakarak yarıda kalır. Eğer alt limit aşırı ileri kaymışsa, en alt lamel yere değdiği halde motor bastırmaya devam eder; paletler esner, kırılma sesi gelir veya emniyet sensörü devreye girerek kepengi geri yukarı fırlatır.
• Kepenk yarıda duruyor veya tek yöne çalışıyor: İçteki limit switch temas noktaları oksitlendiğinde ya da yerinden kaydığında motor kepengi yolun yarısında durdurabilir veya sadece indirmeye izin verip kaldırmaya izin vermeyebilir.

Limit Ayarından Önce Yapılması Gereken Mekanik Kontroller

Bir kepenk arızalandığında hemen limit vidalarıyla oynamak en sık yapılan hatalardan biridir. Çoğu zaman sorun limit ayarının bozulması değil, mekanik bir sıkışmanın motoru zorlayarak erkenden durdurmasıdır. Vidaları çevirmeden önce şu kontroller mutlaka yapılmalıdır:

Öncelikle yan rayların (dikmelerin) içindeki toz, taş veya yaprak birikintileri temizlenmelidir. Ray içi fitillerin ve kauçukların yıpranıp paleti sıkıştırmadığı kontrol edilmelidir. İkinci olarak paletlerin sağa sola kayıp yan dikmelere sürtüp sürtmediğine bakılmalıdır. Eğrilmiş veya tırnağı kırılmış bir lamel, yükselirken ray kanalına takılarak motorun durmasına yol açabilir.

Ayrıca tambur borusunun başındaki rulman yatakları, aks milleri ve takviye yayları gözden geçirilmelidir. Zamanla ağırlık dengesi bozulan, yayı kırılan veya rulmanı dağılan bir kepenk aşırı ağırlaşır. Aşırı ağırlaşan bir kepengi limit ayarını artırarak çalıştırmaya kalkmak motoru yakabilir. Eksik veya deforme olmuş parçalar için kepenk yedek parça ve aksesuarları kontrol edilerek değişim yapılmalıdır.

Adım Adım Limit Ayarı Mantığı

Mekanik aksamın sorunsuz olduğundan emin olunduktan sonra adım adım limit ayarı aşamasına geçilebilir. Bu işlem dikkat ve sabır gerektirir.

1. Güvenlik önlemi alın: İnceleme yaparken veya vida başlarını ararken elinizin tambur veya lamel arasına sıkışmaması için dikkatli olun. Elektrik bağlantılarına çıplak elle dokunmayın.
2. Ayar vidalarının yönünü tespit edin: Motor başındaki iki vidadan hangisinin yukarı (açılma), hangisinin aşağı (kapanma) yönüne ait olduğunu belirleyin. Genellikle ok işaretleri yönü gösterir. Örneğin aşağı işaret eden ok, kepengin zemin durma noktasını ayarlar.
3. Çeyrek tur kuralı ile çalışın: Vidalar asla tur tur hızlıca çevrilmemelidir. Ayar vidası plastik bir dişliye bağlıdır. Her seferinde en fazla 1/4 (çeyrek) ya da 1/2 (yarım) tur çevirip kumandadan kepenk çalıştırılarak test edilmelidir.
4. Üst limit için güvenli mesafe: Yukarı çıkış ayarlanırken, kepenk en üst noktaya ulaştığında en alt paletin (eteğin) belirli bir kısmının yan rayların içinde kalmasına dikkat edilmelidir. Kepengin tamamen kutunun içine girmesi, paletlerin tanburdan çıkıp aşağı düşmesine neden olur.
5. Alt limit için hassas temas: Aşağı iniş ayarlanırken alt lastik parçası zemine hafifçe dokunduğu an motor elektriği kesmelidir. Lamellerin birbirinin üstüne binip bükülmesine müsaade edilmemelidir.

Kepenk Limit Ayar Çubuğu Ne İşe Yarar?

Tüp motorlar kepenk kutusunun veya tambur borusunun derinliklerinde kaldığı için standart tornavidalarla ayar vidalarına ulaşmak neredeyse imkânsızdır. Bu durumlar için özel olarak tasarlanmış limit ayar çubuğu kullanılır.

Bu çubuk, ucu alyen (altıgen) ya da lokma biçiminde şekillendirilmiş, esnek veya uzun plastik/metal bir aparattır. Ayar çubuğu vida yuvasına tam oturtulmadan çevrilirse motor başındaki alyen yuvası sıyrılır (yalama olur). Yalama olan bir motor yuvasına bir daha mekanik olarak müdahale etmek mümkün olmaz ve motor başının değişmesi gerekir. Çubuğu dik açıyla tutmak ve yumuşak hareketlerle çevirmek önemlidir.

Yanlış Limit Ayarının Kepenge ve Motora Verdiği Zararlar

Bilinçsizce yapılan limit ayarları basit bir durma arızasını çok daha maliyetli sistem hasarlarına dönüştürebilir. Sahada sıkça karşılaştığımız hasar biçimleri şunlardır:

• Termik Atması ve Motor Sargı Yanması: Alt veya üst limit gereğinden fazla ileri ayarlanırsa, kepenk gidecek yeri kalmadığı halde motor dönmeye devam eder. Sıkışan motor yüksek akım çeker, ısınır ve aşırı ısınma koruması (termik) devreye girerek durur. Bu durum sık tekrarlanırsa motor sargıları yanar.
• Lamel Kopması ve Kilitlenmesi: Üst limit fazla açıldığında palet bloğu kutunun tepesine çarpar ve askı yaylarını kıran müthiş bir gerilime maruz kalır. Lameller birbirinden ayrılır ve kepenk boşa dönerek aşağı düşer.
• Alt Parça Bükülmesi ve Eğrilme: Alt limit ayarı lüzumundan fazla aşağı itildiğinde motor bütün torkunu zemine bastırır. En alttaki alüminyum veya çelik etek profili bükülür, kepenk ekseni kayar ve dikmelerden dışarı fırlar.
• Boru Başı ve Plastik Adaptör Kırılması: Motorun dönme hareketini boruya aktaran plastik adaptörler aşırı yük altında diş sıyırır veya kırılır. Motor döner ancak kepenk yerinden kıpırdamaz.

Otomatik Kepenk Limit ve Durma Sorunları Belirti Tablosu

Aşağıdaki tablo, kepenginizde karşılaştığınız durma sorunlarının olası mekanik veya elektriksel nedenlerini ve yapılması gereken müdahale seviyesini özetlemektedir. Genel sorunların tespiti için ayrıca otomatik kepenk arızaları ve çözümleri tanı tablosu sayfamızı inceleyebilirsiniz.

Ne Zaman Ayar Değil Elektriksel Arıza Söz Konusudur?

Her durma sorunu limit ayar vidası çevrilerek çözülemez. Bazı durumlarda arıza doğrudan elektriksel bileşenlerden kaynaklanır:

Limit Switch Kontaklarının Yanması: Motorun içindeki mikro anahtarın gümüş kontakları zamanla oluşan elektrik kıvılcımları nedeniyle yapışabilir veya oksitlenebilir. Kontak yapışık kaldığında ayar vidasını ne kadar çevirirseniz çevirin switch elektriği kesmez. Bu durumda mekanizma komut almaz.

Kondansatör Arızası: Tüp motorların içinde ilk hareketi veren ve torku sağlayan bir daimi devre kondansatörü bulunur. Kondansatör kapasite kaybettiğinde motor kepengin ağırlığını taşıyamaz ve sanki limit noktasına gelmiş gibi yarı yolda durur. Bu durum bir limit sorunu değil, motor güç kaybıdır.

Alıcı Kart ve Röle Yapışması: Kontrol ünitesindeki röleler yüksek akımdan dolayı yapışık kalırsa motora kesintisiz 230V akım gitmeye devam eder. Bu durumda limit switch devreyi kesse bile bazı hatalı bağlantı şemalarında motor durmayabilir.

230 Volt şebeke elektriği içeren, motor kapağının sökülmesini gerektiren veya gergin burulma yaylarının bulunduğu alanlarda müdahale hayati risk taşır. Elektrik çarpması veya kepenk tamburunun aniden boşa dönmesi ciddi yaralanmalara sebep olabilir. Şüpheli bir elektriksel durumda müdahaleyi kesmek en güvenli yoldur.

Yerinde Limit Ayarı ve Profesyonel Servis

Kepenk limit ayarı dışarıdan bakıldığında basit bir vida çevirme işlemi gibi görünse de, kepengin toplam ağırlığı, boru çapı, motor torku ve milisaniyelik zamanlamalar işin içine girdiğinde hassas bir uzmanlık gerektirir. Yanlış bir çeyrek tur, paletlerin tanburdan koparak aşağı düşmesine veya motorun yanmasına sebebiyet verebilir.

Ayar vidaları dönmüyorsa, plastik yuvalar zorlanmaya gelmiyorsa veya ayar yapıldığı halde kepenk her seferinde farklı bir noktada duruyorsa mekanik aşınma sınır değerleri aşılmış demektir. Bu tür durumlar uzman teknisyenlerin yerinde müdahalesini gerektirir. Güvenli, garantili ve doğru ekipmanla müdahale için otomatik kepenk tamiri sayfamız üzerinden profesyonel teknik destek alabilirsiniz.

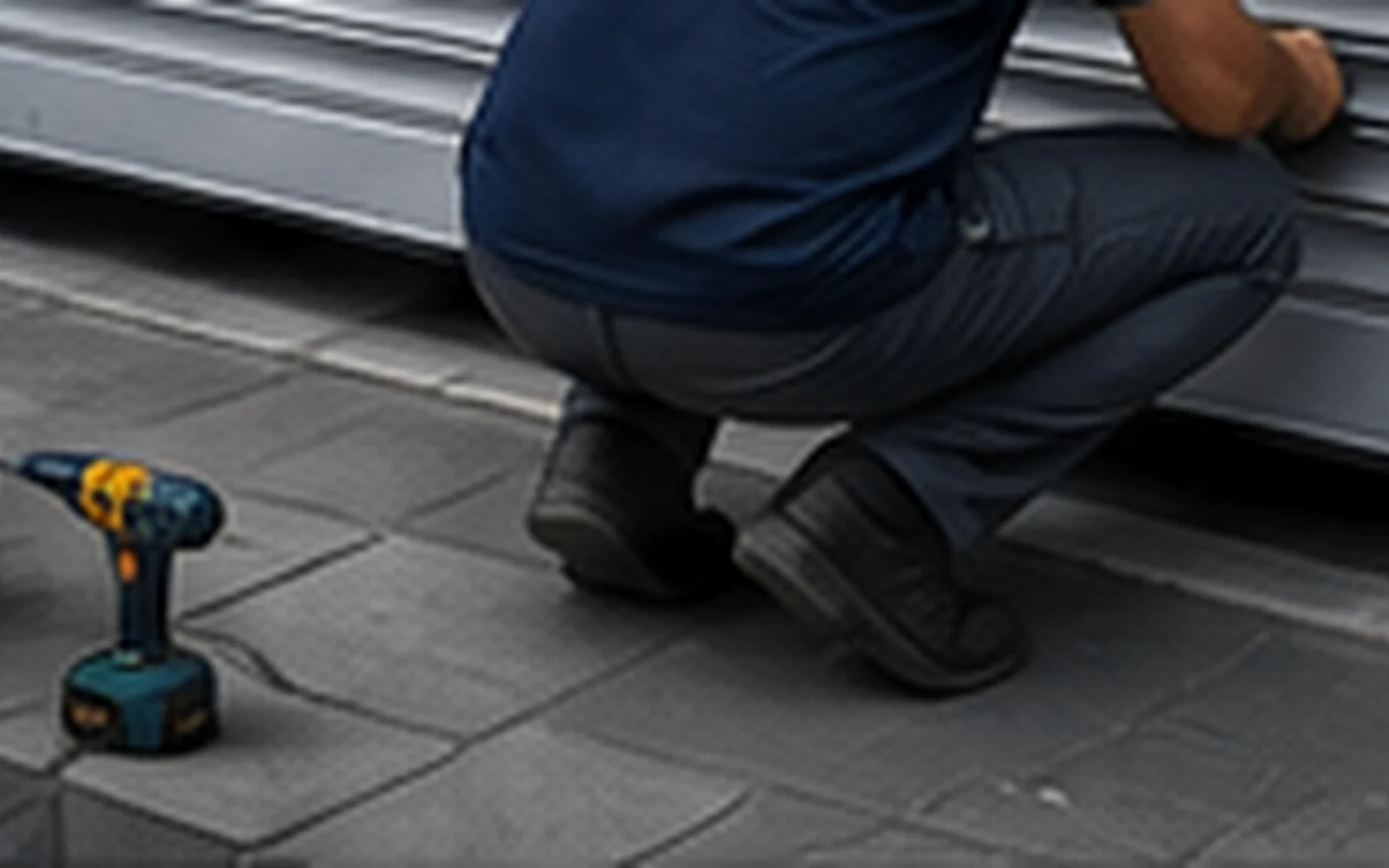

Otomatik kepenkte yerinde limit ayarı ve arıza tespiti
