Otomatik Kepenklerde Kullanılan Motor Çeşitleri Nelerdir?

Kepenk Motoru Ne İşe Yarar, Nasıl Seçilir?

Otomatik kepenk sistemleri; iş yerleri, garajlar, mağazalar ve sanayi tesislerinde hem güvenlik hem kullanım kolaylığı sağlayan temel yapı elemanlarıdır. Bu sistemlerin sorunsuz, sessiz ve güvenli açılıp kapanmasını sağlayan ana bileşen kepenk motorudur. Kepenk motoru, elektrik enerjisini dönme hareketine çevirerek lamellerden oluşan ağır kepenk perdesini bir tambur etrafında toplar ya da aşağı salar.

Motorun İşlevi

Kepenk motorları yalnızca kaldırma aracı değildir. Kepengin kapalı konumda kilitli kalmasını sağlayan fren sistemini, durma noktalarını belirleyen limit şalterlerini ve aşırı ısınmayı önleyen koruma termiğini de barındırır. Doğru seçilmiş bir motor, mekanizmanın ömrünü uzatır ve sarsıntısız çalışma sağlar.

Doğru Motor Seçim Kriterleri

Motor seçiminde rastgele karar vermek; kısa sürede arızaya, motor yanmasına veya güvenlik riskine yol açabilir. Göz önünde bulundurulması gereken temel etkenler şunlardır:

• Kepenk toplam ağırlığı: Lamel türüne (poliüretanlı alüminyum, ekstrüzyon alüminyum, çelik, galvaniz) göre değişen net kütle.
• Sarma borusu çapı: Motorun içine gireceği ya da tahrik edeceği borunun ölçüleri (60 mm, 70 mm, 102 mm gibi).
• Kullanım sıklığı: Gün içinde kaç kez açılıp kapanacağı. Sanayide yüksek, konutta düşük frekans söz konusudur.
• Montaj alanı: Motorun konumlanacağı yan boşluğun genişliği ve mimari uygunluk.
• Manuel müdahale ihtiyacı: Elektrik kesintisinde kepengin elle açılmasının gerekip gerekmediği.

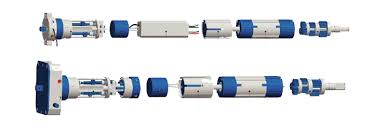

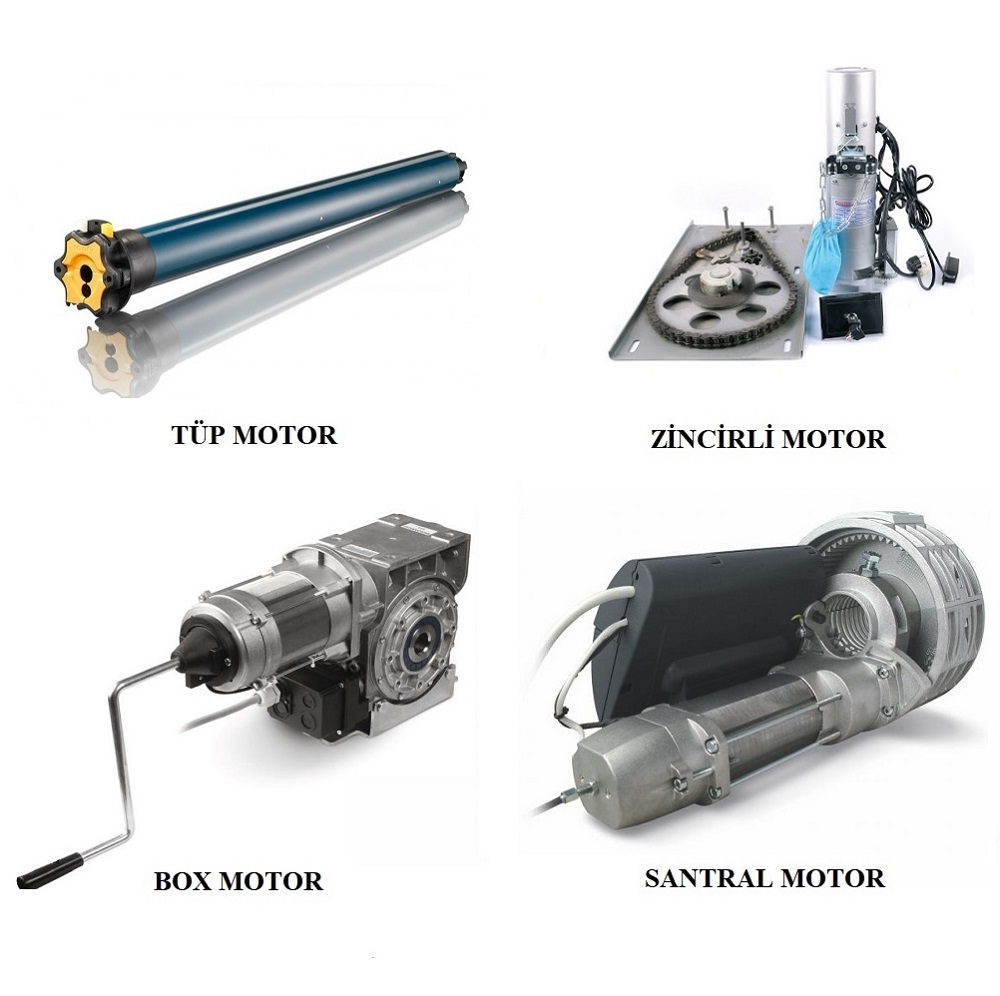

Tüp (Boru İçi) Motorlar

Tüp motorlar, ticari dükkânlardan konut garajlarına kadar en geniş kullanım alanına sahip motor türüdür. Silindirik yapıları sayesinde doğrudan kepengin sarıldığı sekizgen veya yuvarlak borunun içine monte edilir; dışarıdan görünmez ve ek yer kaplamaz.

Kullanım Alanı ve Çalışma Mantığı

Tüp motorlar genelde orta ve küçük ölçekli kepenklerde, poliüretanlı alüminyum lamellerde, pencere panjurlarında ve mağaza vitrinlerinde tercih edilir. İçindeki gezegen dişli redüktör, yüksek devirli motorun gücünü yüksek torka çevirerek boruyu içeriden döndürür.

Avantajları

• Alan tasarrufu ve düzgün görünüm: Boru içine gizlendiği için dışarıda motor kutusu gerektirmez.
• Sessiz çalışma: Boru içi yerleşim ve hassas dişli yapısı sayesinde ses seviyesi düşüktür.
• Yedek parça bulunabilirliği: Alıcı kart ve kumanda uyumu büyük ölçüde standarttır.

Dezavantajları

• Isınma sınırı: Sürekli çalışmaya uygun değildir. Arka arkaya birkaç kez çalıştırıldığında termik koruma devreye girer ve motorun soğuması beklenir.
• Servis zorluğu: Motor arızalandığında perdenin indirilmesi veya borunun sökülmesi gerekebilir.

Dıştan (Yandan / Zincirli) Redüktörlü Motorlar

Sanayi tesisleri, fabrika kapıları, lojistik depoları ve çok geniş açıklıklı mağazalarda boru içi motorlar yetersiz kalır. Bu tür ağır sistemlerde dıştan takmalı zincirli redüktörlü motorlar kullanılır.

Nerede Kullanılır

Galvaniz çelikten üretilen, rüzgâr dayanımı yüksek ve metrekare ağırlığı fazla olan sanayi kepenklerinde tork ihtiyacı yüksektir. Yandan motor, kepenk borusunun yan plakasına monte edilir; gücü zincir-dişli mekanizması ya da doğrudan şaft aktarımıyla iletir.

Avantajları

• Yüksek tork kapasitesi: Ağır kepenk perdelerini rahatlıkla kaldırabilecek mekanik güce sahiptir.
• Sürekli çalışmaya uygunluk: Soğutma kanatçıkları ve dışarıda konumlanması sayesinde tüp motorlara kıyasla çok daha yüksek çevrim sayısına dayanır.
• Kolay bakım: Motor açıkta olduğu için arızada kepenk sökülmeden müdahale edilebilir.
• Zincirli kurtarma: Elektrik kesintisinde zincir mekanizmasıyla ağır kepenkler bile elle hareket ettirilebilir.

Merkezi Motor ile Yan Motor Farkı

Kepenk otomasyonunda sık karıştırılan iki kavram merkezi motor ve yan motor çözümleridir. Çalışma prensipleri ve yük taşıma mantıkları farklıdır.

Merkezi Motorlar

Merkezi motorlar, kepenk borusunun ortasına monte edilir ve genellikle yay dengelemeli sistemlerde kullanılır. Kepenk ağırlığının büyük kısmı borunun içindeki çelik yaylar tarafından dengelenir; motor bu dengeye yön veren torku uygular.

• Avantajı: Yay desteği olduğu için görece küçük güçlü bir motor geniş kepenkleri kaldırabilir. Elektrik kesildiğinde elle açmak kolaydır.
• Dezavantajı: Denge yayı yorulur veya kırılırsa tüm yük motora biner. Yay gerginliği ayarı yüksek risk taşır; yalnızca yetkili servis tarafından yapılmalıdır.

Yan Motorlar

Yan motor sistemlerinde (tüp motor veya dıştan zincirli motor) perdenin ağırlığı doğrudan motorun torku ve boru yapısı tarafından taşınır; yay dengeleme mekanizmasına ihtiyaç duyulmaz.

• Avantajı: Yorulup kırılacak bir yay mekanizması yoktur, sistem mekanik olarak daha sadedir.
• Karşılaştırma: Merkezi motorlar yay bakımı gerektirirken tüp ve yan motorlar doğrudan mekanik güce dayanır. Bakım kolaylığı nedeniyle güncel projelerde yan motorlar daha yaygın tercih edilir.

Tork (Nm) Nasıl Belirlenir?

Kepenk motorunun kapasitesi Watt değil, ürettiği dönme momenti olan Newton-metre (Nm) ile ölçülür. Yanlış tork seçimi motorun kepengi kaldıramamasına ya da hızla yıpranmasına neden olur.

Ağırlık, Ölçü ve Lamel İlişkisi

Tork ihtiyacını belirlerken formülden çok arkasındaki mekanik mantığı anlamak önemlidir. Belirleyici etkenler şunlardır:

• Lamel cinsi ve metrekare ağırlığı: Poliüretanlı alüminyum lameller görece hafiftir; ekstrüzyon alüminyum ve galvaniz çelik lameller belirgin biçimde daha ağırdır. Kesin değerler üretici kataloğundan alınmalıdır.
• Toplam yüzey alanı: Genişlik ile yüksekliğin çarpımı toplam metrekareyi verir; bu değer lamel metrekare ağırlığıyla çarpılarak perde ağırlığına ulaşılır.
• Sarma borusu çapı: Kaldırma momenti kuvvet ile yarıçapın çarpımıdır. Boru çapı büyüdükçe aynı ağırlığı kaldırmak için daha yüksek tork gerekir.
• Sürtünme payı: Raylardaki sürtünme, rüzgâr direnci ve tozlanma nedeniyle hesaplanan değere güvenlik payı eklenir.

Özetle: alan büyüdükçe, lamel kalınlaştıkça ve boru çapı genişledikçe seçilecek motorun Nm değeri yükselmelidir.

Manuel Kurtarma Sistemleri ve Elektrik Kesintisi

Otomatik kepenklerde en çok sorulan konulardan biri elektrik kesintisidir. Elektrik gittiğinde motor freni devrede kalır ve kepenk hareket ettirilemez. Bunun için farklı kurtarma çözümleri vardır.

• Mekanik kollu kurtarma: Bu tip tüp motorların arka kısmında özel bir redüktör çıkışı bulunur. Kepenk kutusuna bağlanan kanca ve çevirme koluyla kepenk elle açılabilir.
• Kilitli göbek ve dış kutu: Dükkânın dışında kalınması durumunda, dışarıya konulan emniyet kilitli kutudan kol sokularak sistem dışarıdan çalıştırılabilir.
• Zincirli kurtarma: Dıştan takmalı sanayi tipi motorlarda standart olarak bulunur; sarkan zincir çekilerek ağır kepenkler hareket ettirilir.
• Kesintisiz güç kaynağı: Sisteme bağlanan akülü bir güç kaynağı, elektrik kesilse de kumandayla birkaç çevrim yapılmasını sağlar.

Frenli Motor ve Fren Mekanizmasının Önemi

Kepenk motorlarında güvenlik, hareket kadar durma yeteneğine de bağlıdır. Motorların neredeyse tamamında dahili bir elektromanyetik fren bulunur.

Sabitleme ve Güvenlik

Kepenk yukarı kaldırıldığında veya yarıda durdurulduğunda perdenin kendi ağırlığıyla aşağı kaymasını engelleyen unsur bu frendir. Motor enerjisi kesildiği anda fren diskleri kenetlenir ve boruyu sabitler. Fren aynı zamanda kapalı kepengin altından tutulup zorla kaldırılmasına karşı mekanik bir engel oluşturur.

Düşme Emniyeti

Sanayi tipi ve ağır kepenklerde motor frenine ek olarak emniyet freni kullanılır. Şaftta veya zincirde kopma, dişli sıyırması yaşanırsa bu mekanizma boruyu kilitleyerek perdenin serbest düşmesini önler.

Yaygın Motor Markaları ve Muadil Mantığı

Türkiye pazarında farklı kalite ve teknik özellikte birçok kepenk motoru markası bulunur. Bunları kabaca standart performans serileri ve endüstriyel / üst segment olarak ayırmak mümkündür. Sık kullanılan kepenk motoru modellerini ve güncel fiyatlarını mağaza sayfamızdan inceleyebilirsiniz.

Öne Çıkan Markalar

• Mosel, Wicom, Power Rate, Cuppon: Standart mağaza ve iş yeri kepenklerinde en sık karşılaşılan, yedek parça ve alıcı kart uyumu yüksek markalardır.
• Nice, BFT, Faac: İtalyan menşeli otomasyon üreticileridir. Yüksek torklu, yoğun kullanıma uygun sanayi tipi projelerde tercih edilir.
• Somfy, Becker, Elero: Fransız ve Alman menşeli üst segment markalardır. Sessiz çalışma ve hassas limit ayarı yetenekleriyle öne çıkar.

Muadil Değişiminde Nelere Bakılır

Arızalanan bir motoru değiştirirken birebir aynı markayı bulmak şart değildir. Doğru muadil seçiminde şu parametreler eşleştirilir:

• Tork (Nm) ve devir (d/dk) uyumu: Yeni motorun torku eskisine eşit veya bir üst kademede olmalıdır. Devir, kepengin açılma hızını belirler.
• Boru adaptörü ve çapı: Motorun gireceği boru tipine uygun adaptör bilezikleri kullanılmalıdır.
• Kafa grubu ve montaj braketi: Motorun yan plakaya sabitlendiği kafa yapısının mevcut yuvaya oturması gerekir; oturmuyorsa braket de değişir.

Mosel motorlarında model kodunun içindeki rakamlar gövde serisini ve tork değerini okutur; kodun nasıl çözüldüğü Mosel model kodu ve tork rehberinde adım adım duruyor.

Arıza Teşhisi: Motor mu, Kart mı, Tesisat mı?

Kepenk hareket etmediğinde sorunun doğrudan motorda olduğu düşünülür. Oysa arızaların önemli bir kısmı kontrol ünitesinden ya da elektrik altyapısından kaynaklanır. Ayırt etmede yardımcı olan belirtiler:

• Kumandaya basıldığında hiç ses gelmiyor: Sorun büyük olasılıkla şebeke elektriğinde, sigortada, alıcı kartın dahili sigortasında veya kumanda pilindedir. Motorun yandığını varsaymadan önce karta enerji ulaşıp ulaşmadığı kontrol edilmelidir.
• Röle sesi geliyor ama motor dönmüyor: Kart emri alıyor demektir. Motor kondansatörü değer kaybetmiş, kepenk mekanik olarak sıkışmış veya limit şalteri arızalanmış olabilir.
• Motor uğulduyor ama dönmüyor: Genellikle kondansatör zayıflamasından veya mekanik kasıntıdan kaynaklanır. Bu durumda enerjiyi kesmeden beklemek motoru yakabilir.
• Bir yöne gidiyor, diğer yöne gitmiyor: Kart üzerindeki röle çıkışlarından biri arızalı olabilir ya da motor o yönde limitte takılı kalmıştır.
• Yarıda duruyor, bekleyince çalışıyor: Motor ısınıp termik korumaya geçmiştir. Mekanik kasıntı veya yetersiz tork seçimi araştırılmalıdır.

Emniyet uyarısı: Elektrik panosu kontrolü, kondansatör değişimi, limit ayarı ve kablo bağlantıları yüksek gerilim nedeniyle hayati risk taşır. Bu işlemler yetkili servis personeli tarafından yapılmalıdır.

Teşhis sırası yanlış kurulursa sağlam motor değişir, arıza kartta kalır; otomatik kepenk tamiri ve motor değişimi işinde önce tesisat ve kart ölçülür, motor en son sökülür.

Motor Seçerken En Sık Yapılan 5 Hata

1. Yetersiz tork seçimi

Maliyeti düşürmek için kepenk ağırlığının tam sınırında bir Nm değeri seçilmesidir. Sınırda çalışan motor sürekli ısınır, termik açar ve zamanla sargı arızası verir.

2. Boru çapı uyumsuzluğu

Ağır bir perdede dar çaplı boru ve buna uygun tüp motor kullanılması, yük altında borunun esnemesine ve motorun iç mekanizmasının zorlanmasına yol açar.

3. Kullanım sıklığının göz ardı edilmesi

Araç trafiğinin yoğun olduğu bir otopark girişine konut tipi tüp motor takılması klasik hatalardandır. Sürekli çalışan motor termik kapatır ve ömrünü erken tamamlar. Bu alanlarda yüksek çevrimli motor seçilmelidir.

4. Manuel kurtarma ihtiyacının atlanması

Tek girişli dükkân veya garajlarda kurtarma mekanizması olmayan düz tüp motor kullanılmasıdır. Elektrik kesildiğinde mekâna girmek mümkün olmaz.

5. Hatalı montaj ve limit ayarı

Motorun boru içine eksenel hizada oturmaması, vidaların sargıya değecek derinlikte atılması veya durma noktalarının yanlış ayarlanması motoru mekanik olarak yıpratır.

Sık Sorulan Sorular

Kepenk motorunun kullanım ömrü ne kadardır?

Sahada kullanım ömrü birkaç yıl ile on yıl arasında değişir. Günlük çevrim sayısı, tozlu veya nemli ortam ve doğru tork seçimi bu süreyi belirleyen ana etkenlerdir; tek bir kesin süre vermek doğru olmaz.

Elektrik kesildiğinde kepenk nasıl açılır?

Motor manuel kurtarmalı bir modelse çevirme kolu takılarak elle açılır. Dıştan zincirli motorlarda zincir çekilir. Sistemde kesintisiz güç kaynağı varsa kumandayla açmaya devam edilebilir. Kurtarma çıkışı olmayan düz tüp motorlarda ise dışarıdan müdahale imkânı yoksa elektriğin gelmesi beklenir.

Kepenk motoru neden ısınıp kendiliğinden durur?

Tüp motorlarda aşırı ısınmayı önleyen termik koruma bulunur. Arka arkaya çok sayıda açma-kapama yapıldığında ya da kepenk bir yere takılıp motoru zorladığında motor ısınır ve kendini kapatır. Soğuduğunda tekrar çalışır. Sık tekrarlıyorsa mekanik kasıntı veya tork yetersizliği araştırılmalıdır.

Motoru bozulan kepenkte tüm sistem değişmeli mi?

Hayır. Perde ve yürür aksam sağlamsa yalnızca arızalı motor çıkarılıp aynı ölçü ve tork değerinde yenisi takılabilir.

Her kepenk motoruna uzaktan kumanda bağlanabilir mi?

Harici bir alıcı kartı eklenerek kablolu anahtarla çalışan motor sistemleri uzaktan kumandayla kullanılabilir hale getirilebilir. Bazı alıcı kartları telefon uygulamasıyla kullanımı da destekler.

Nm değeri arttıkça kepenk daha hızlı mı açılır?

Hayır. Nm motorun kaldırma gücünü ifade eder, hızını değil. Açılma hızı motorun devir sayısı ve sarma borusunun çapıyla ilgilidir. Tork yükselmesi daha ağır yükün rahat taşınmasını sağlar.
